プログレッシブキャビティポンプにおけるシングルスクリューローターの役割

A シングルスクリューローター 適合するステーター内で回転して流体または半固体材料をプログレッシブキャビティポンプを通して移動させる、またはプラスチック材料を押出機バレル内で前方に押し出して溶かす螺旋シャフトコンポーネントです。その中心的な機能は単純です。ローターが回転すると、らせん状の溝が周囲の壁に対して密閉されたキャビティを形成し、このキャビティが軸に沿って進み、材料を安定した低脈動流量で運びます。これは、その部品が何をするのかに対する直接の答えであり、以下のすべては、その部品がどのように機能するか、なぜ摩耗するのか、そして部品を正しく選択して維持する方法を説明しています。

ポンプ用途では、ローターは プログレッシブキャビティポンプ用ステータ 、シール面を提供するエラストマーで裏打ちされたスリーブ。押出成形用途では、同じ螺旋形状がゴム製ステーターではなく金属バレル壁に対して機能します。どちらのシステムも、回転エネルギーを材料の安定した軸方向の変位に変換する回転スパイラル形状という同じ基本原理に基づいています。

製品概要と構造設計

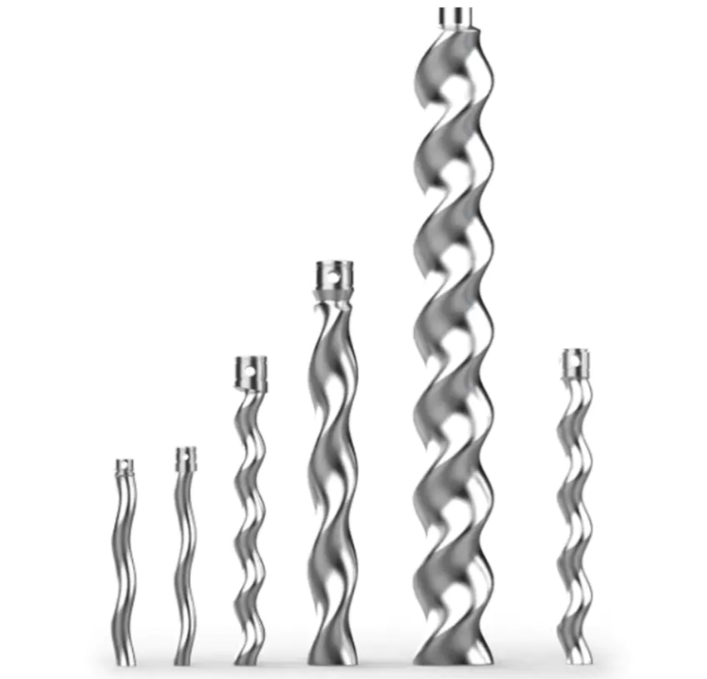

下の写真は、さまざまな長さとピッチプロファイルのシングルスクリューローターのセットを示しており、コンパクトな投与ユニットから大量の移送業務で使用される長いローターまで、同じ基本的なスパイラル設計がさまざまな流量容量や用途サイズにどのように対応するかを示しています。

各ローターは、その性能を決定する少数の幾何学的パラメーターによって定義されます。スパイラルの外径、ピッチ (完全な螺旋の 1 回転の軸方向の長さ)、偏心率 (ローターの中心線と幾何学的中心線の間のオフセット)、および溝の深さです。以下の等角図は、技術図面やスペアパーツのカタログを読むときに用語を理解しやすくするために、簡略化されたローター モデルにこれらのパラメーターのラベルを付けています。

これらのパラメーターのいずれかを変更すると、ローターの流動特性、せん断プロファイル、摩耗パターンが変化するため、これらのパラメーターを理解することが重要です。ピッチが短く、溝の深さが浅いほど、高圧、流量が低い用途に適する傾向があり、ピッチが長く、溝が深くなると、食品などのせん断に敏感な材料をより穏やかに取り扱うことができます。これが理由です シングルスクリューローターの症状 早期摩耗の原因は、部品自体の欠陥ではなく、元の形状と動作条件の変化との間の不一致であることがよくあります。

稼働中にローターの摩耗がどのように進行するか

プラスチック押出機内では、シングル スクリュー ローターが原材料を前方に押し出し、材料がらせん状の溝とバレルの内壁の間の隙間を通過するときに摩擦によって熱を発生させます。スクリューが回転すると、材料にせん断力と圧力がかかり、材料が徐々に柔らかくなり、均一に混合された後、金型に向かって押し出され、最終形状に押し出されます。スクリュー速度、バレル温度、システム圧力はすべて、このプロセスの効率に直接影響し、ローター表面の摩耗速度にも同様に影響します。

高温の作業環境では、通常、ローターの摩耗は 4 つの重なり合う原因によって発生します。まず、温度が上昇するとローターの素材自体が柔らかくなり、バレルの壁との摩擦が増大し、熱摩耗が発生します。第 2 に、回転中のローターとバレル、材料、その他の接触面との間の相対運動により、時間の経過とともに通常の機械的摩耗が発生します。第三に、添加剤や加工材料中の残留水分などの不純物がローターの表面を腐食し、劣化を促進する可能性があります。第 4 に、ローター自体の形状、材料の選択、製造精度が、最初から上記のすべてに対する耐性に影響します。

以下の横棒グラフは、これら 4 つの要因のそれぞれが、通常、持続的な高温運転下でローター全体の摩耗にどの程度強く寄与するかを一般的かつ例示的に比較したものです。実際の摩耗割合は材質、速度、メンテナンス履歴によって異なるため、単一の設置から測定された統計値ではなく、概念的なガイドとして使用することを目的としています。それでも、相対的な順序は一般的な現場の経験と一致しています。つまり、熱的摩耗と機械的摩耗が支配的な傾向にありますが、腐食や設計関連の要因は主な原因ではなく寄与として機能します。特定のシステムでどの要因が最も活発であるかを認識すると、優先すべき修正がコーティングのアップグレードなのか、冷却の改善なのか、それとも形状の見直しなのかを判断するのに役立ちます。

材料の選択と耐摩耗性コーティング

シングル スクリュー ローターの摩耗を制御するには、材料の選択から始まります。高温耐性、耐摩耗性、耐食性の合金鋼または特殊合金は、厳しい条件下で継続的に稼働することが期待されるローターの標準的な出発点です。バルク材料以外にも、表面処理も耐用年数を延ばす上で同様に重要な役割を果たします。

表面コーティング

炭化タングステンや窒化ケイ素などの耐摩耗性コーティングをローター表面に塗布すると、表面硬度が向上し、機械的摩耗と熱的摩耗の両方に対する耐性が向上します。これは、連続使用の押出ラインで特に有益です。

ジオメトリの最適化

ねじれ角、ピッチ、溝の深さなどの幾何学的パラメータを最適化すると、材料がローター表面に接触している時間が短縮され、任意の 1 点でのせん断力が低下し、局所的な摩耗集中が軽減されます。

冷却システムの強化

冷却システムを強化することで、高温動作中にローターとバレルが効果的に冷却され、動作温度を安定した範囲に保ち、長期にわたって熱摩耗を軽減します。

以下のレーダー チャートは、5 つの性能次元にわたる 4 つのローター設計アプローチを相対スケールで比較し、評価のための概念的な枠組みを提供します。 スクリューポンプの付属品 単一のテスト済み製品に関するレポートではなく、ローターのアップグレード オプションも提供します。これは、コーティングされ、形状が最適化されたローターが一般的に耐摩耗性と耐用年数の点でより高いスコアを獲得する一方、コーティングされていない標準ローターは、軽量または断続的な用途には依然として合理的な選択肢であることを示しています。単一の点を個別に読むのではなく、5 つの軸をまとめて読むと、特定の設計が 1 つの利点を別の利点と交換する場所を最も明確に把握できます。この種の比較は、仕様プロセスの初期段階、つまり特定の用途に対するローターとステーターの組み合わせが最終的に決定される前に最も役立ちます。

シングルスクリューローターの産業用途

シングル スクリュー ローターとその周囲に構築されたポンプは、基礎となるスパイラル変位原理により、他のポンプ技術と比較して比較的低いせん断力で広範囲の粘度や材料タイプに対応できるため、幅広い業界で使用されています。あ 立型スクリューポンプ 床面積が限られている場合、または重力送りにより積載が簡素化される場合には、この構成が選択されることがよくありますが、連続プロセス ラインでは依然として水平構成が一般的です。

• 環境水処理プラントではスクリューポンプシステムを採用し、汚泥や処理水を低脈動で確実に移送します。
• A 下水スクリューポンプ 固形物を含む都市廃水や産業廃水を過度の詰まりなく処理する構成
• A 汚泥スクリューポンプ 一般的に、処理施設における脱水汚泥または濃縮汚泥の移送用に指定されています。
• A 食品用スクリューポンプ 食品グレードの素材と仕上げで作られたバリアントは、粘性のある食品や粒子を含む食品を穏やかに移送します
• 化学、紙・パルプ、石油化学、エネルギー分野のプロセスは、一貫した計量と移送のために同じローターとステーターの原理に依存しています。

として スクリューポンプメーカー 両方を供給して完了 シングルスクリューポンプ そして個人的な プログレッシブキャビティポンプ用のスペアパーツ 研磨スラッジの用途に適したローターが食品グレードの搬送に自動的に適切な選択となるわけではないため、ローターの材質とコーティングを特定の業界に適合させることは、仕様プロセスの日常的な部分です。

この図は、プロセス産業全体で見られる一般的なパターンを反映しています。つまり、スラッジの移送や化学薬品や石油化学の作業など、研磨性固体を伴う用途では、食品の移送や浄水の取り扱いなどの穏やかな用途よりも、ローターの耐摩耗性に対する要求が高くなります。これがまさに、ローターの材質とコーティングの選択が画一的な決定として扱われるのではなく、常に特定の用途に適合する必要がある理由であり、仕様の作成時にポンプのサプライヤーと相談することで、後の早期摩耗の問題を防ぐ傾向がある理由です。

ローターの耐用年数を延ばす運用方法

材料やコーティングの選択を超えて、日々の操作規律がシングル スクリュー ローターの使用期間に測定可能な影響を与えます。以下の実践は、摩耗の進行を遅らせる効果的な方法として、プログレッシブキャビティポンプおよび押出業界内で広く認識されています。

1. 押出機またはポンプは定格手順に従って厳密に操作し、過負荷状態や頻繁な不必要な起動/停止サイクルを避けてください。
2. 定期的なメンテナンスチェックをスケジュールしてローターとバレルまたはステーターの摩耗を評価し、下流の品質に影響を与える前にひどく摩耗したコンポーネントを交換します。
3. ローターとそのハウジングを定期的に洗浄して、腐食摩耗を促進する可能性のある付着した不純物や残留物を除去してください。
4. ローターとハウジングの間の接触面に適切な潤滑剤を塗布し、摩擦による摩耗を軽減します。
5. 一貫した原材料の品質を維持し、摩耗を増加させる過剰な不純物や不均一な粒子サイズを含む原料を回避します
6. 加熱および冷却システムを正確に制御して、ローターの材質にストレスを与える過度の温度変動を回避します。

以下の折れ線グラフは、最小限のメンテナンスや不規則なメンテナンスと比較して、一貫したメンテナンスの実施が長期間の運転期間にわたるローターの累積摩耗にどのような影響を与える傾向があるかを一般的に示しています。実際の摩耗曲線は材料の摩耗性、温度制御、およびデューティ サイクルに大きく依存するため、特定のユニットからの測定データではなく概念的な傾向として示されています。それでも、時間の経過とともに 2 つのライン間のギャップが拡大することは、業界全体で一般的に報告されているパターンを反映しています。つまり、初期段階の摩耗の差は小さいですが、メンテナンスが不十分なローターが継続的に使用される期間が長くなるほど、その差は大幅に悪化します。これは、故障が発生した後にのみ対応するのではなく、ポンプや押出機のメンテナンス計画に定期的な検査スケジュールを組み込むための最も明確な議論の 1 つです。経時的な摩耗傾向を追跡している施設は、通常、計画外のダウンタイムが発生するよりも、ローターの交換を積極的に計画するのに適しています。
